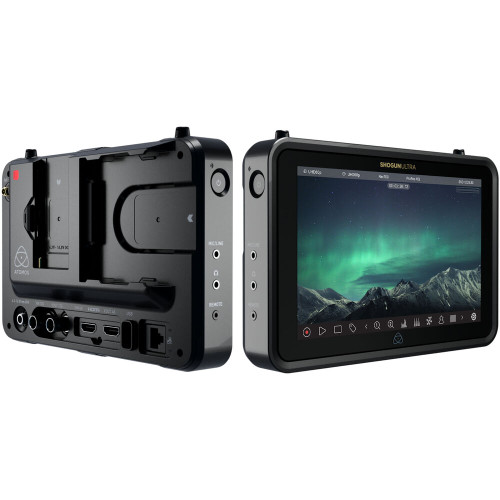

Shogun Ultra 規格

外觀設計

• 尺寸 (寬 x 高 x 深 mm)： 198mm x 133mm x 40mm / 7.8″ x 5.2″ x 1.57″
• 重量： 730g / 1.6 lbs
• 安裝點：
  • 頂部：1 x 1/4"20 或 3/8"（帶防旋轉點）
  • 底部：1 x 1/4"20 或 3/8"（帶防旋轉點）
  • 右側：1 x 1/4"20 或 3/8"（帶防旋轉點）

環境耐受性

• 操作溫度： 可達 40°C

結構與設計

• 機身材料： 鋁合金機身，ABS 聚碳酸酯背板
• 冷卻系統： 散熱片 + 主動控制風扇
• 工作指示燈： 裝置背面設有 LED
• 多功能按鈕： 電源/鎖定螢幕
• 觸控螢幕： 電容式觸控螢幕

電源

• 輸入電壓： 6.2V 至 16.8V
• 相容電池： 1 x NP-F / L-Series
• 直流輸入接頭： 鎖定式 DC 插孔（5.5mm 外徑 & 2.1mm 內徑）
• D-Tap： 通過選配的 D-Tap 至 DC-Barrel 線纜
• 風扇控制： 低、中、自動 / Turbo Cool / Dim Display

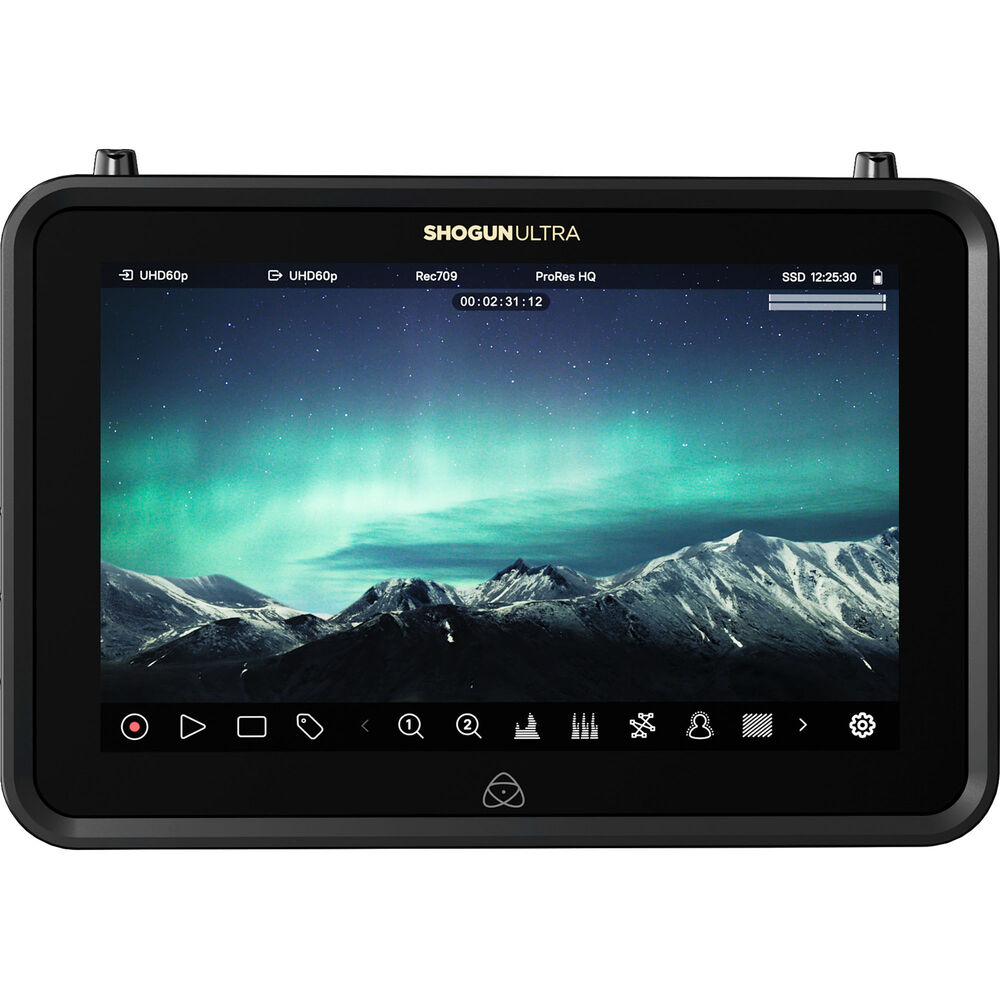

顯示

• 顯示面板： SuperAtom IPS 面板（電容式觸控）
• 尺寸： 7"
• 解析度： 1920 x 1200（1920 x 1080 影像顯示）
• 視角： 178° H & V
• 像素密度： 325 PPI
• 位深： 10-bit（8+2 FRC）
• 背光類型： Edge-Lit
• 亮度： 2000nit +/- 10%
• 長寬比： 16:10（16:9 影像顯示）
• 色彩範圍： Rec.709
• 校準支援： ATOMOS Calibrator 與 Calibrite ColorChecker Display Pro 或 ColorChecker Display Plus

顏色處理

• 伽瑪： 支援多種廠牌的 Log 模式
• 色彩空間： BT2020、DCI P3 等
• 3D LUT 顯示： 支援 .Cube 格式（17 & 33 點）
• 3D LUT 輸出： 循環輸出
• HDR 輸出轉換： 支援 HLG / PQ

視頻輸入

• HDMI： 1 x HDMI 2.0
• SDI： 1 x 12G SDI
• 色度抽樣： YCbCr 4:2:0 & 4:2:2
• HDR： HDMI 自動檢測

網絡功能

• 以太網： 1GbE via RJ45
• Wi-Fi： Wi-Fi 6E
• 無線 RF： AirGlu™ SYNC 時碼網絡
• Atomos Cloud： 雲端捕捉、直播、雲端剪輯等功能

音訊輸入/輸出

• 音訊質量： 24-bit / 48kHz
• 音訊編碼： PCM
• HDMI： 最多 8 通道 24-bit，根據輸入而定
• SDI： 最多 12 通道 24-bit，根據輸入而定
• 模擬音頻輸入： 3.5mm 插孔
• 耳機插孔： 3.5mm 插孔

時間碼/同步

• 嵌入 HDMI 和 SDI： 支援
• 無線同步： AirGlu™ SYNC 時碼網絡

解析度與幀率

• 8K RAW： HDMI 最高 8Kp30
• 6K RAW： HDMI 最高 6Kp60、SDI 最高 6Kp30
• 4K RAW： HDMI / SDI 最高 4Kp120
• 2K RAW： SDI 最高 2Kp240

錄製編碼格式

• Apple ProRes RAW： 支援 ProRes RAW & RAW HQ
• Apple ProRes： HQ、422、LT
• Avid DNxHD： 220x、220、145、36
• Avid DNxHR： HQX、HQ、SQ、LB

其他錄製功能

• 雲端上傳： H.265 影片上傳至 Atomos Edit、Adobe Frame.io、Sony CI Media
• 多重控制： 透過 AirGlu™ SYNC 時碼網絡
• 定時錄影： 可設定特定時間或延遲時間錄影

播放功能

• 播放清單： 可選擇剪輯、最愛或合併播放
• 循環播放： 支援自定入/出標記

支援媒體

• Master Caddy II / III： 支援
• SSDmini： 支援
• CFast 2.0： 通過可選 AtomX CFast 2.0 轉接器支援

屏幕工具

• 波形圖： 3 種大小、可調透明度與亮度
• 重點顯示： 3 種模式（顏色、黑白、輪廓）
• 斑馬紋： 可調閾值（50% 至 105%）
• 色彩曝光： Atomos 假色、EL 區域系統、Arri 假色

隨附配件

• 1 x Shogun Ultra
• 1 x USB-C PD 至 DC 轉接線
• 1 x Master Caddy III
• 1 x RF 天線
• 2 x Wi-Fi 天線（黑色蓋子）
• 5 x 彩色天線蓋
• 3 x 天線安裝蓋
• 1 x 3.5mm 音頻線
• 1 x 快速入門指南

選購配件

• AtomX 顯示器安裝支架、AtomX 魔術臂（10" / 13"）、USB-C 擴展塢、電源組合、HDMI 線纜

保養服務

• 標準保養： 1 年
• 延長保養： 產品註冊後延長至 2 年
